Antenowe ABC

W świecie LoRa antena jest ważniejsza niż urządzenie. Poniżej wszystko, co musisz wiedzieć, żeby nie spalić radia i mieć zasięg.

1. Złota Zasada VSWR

VSWR (Voltage Standing Wave Ratio) - współczynnik fali stojącej. Mówi nam, ile energii antena wypromieniuje, a ile "odbije" z powrotem do urządzenia.

VSWR Werdykt Komentarz
1.0 - 1.5 Idealnie Cała moc idzie w eter.
1.5 - 2.0 OK Standard dla tanich anten. Działa.
> 2.5 Ryzyko Antena się grzeje, zasięg spada drastycznie.
Infinity Śmierć Włączenie radia bez anteny = spalony chip LoRa w kilka sekund!

POLARYZACJA PIONOWA (Kluczowe!)

Antena w Meshtastic MUSI BYĆ PIONOWO. * Montaż poziomy to strata zasięgu o 20dB (Cross-Polarization Loss). * To tak, jakbyś nosił okulary przeciwsłoneczne z filtrem polaryzacyjnym i próbował patrzeć na ekran LCD pod złym kątem - nic nie widać. * Pamiętaj: Antena zawsze celuje w niebo (lub w ziemię), nigdy w horyzont!

2. Rodzaje Złącz (Nie pomyl się!)

To najczęstszy błąd przy zakupach. Zobacz różnicę:

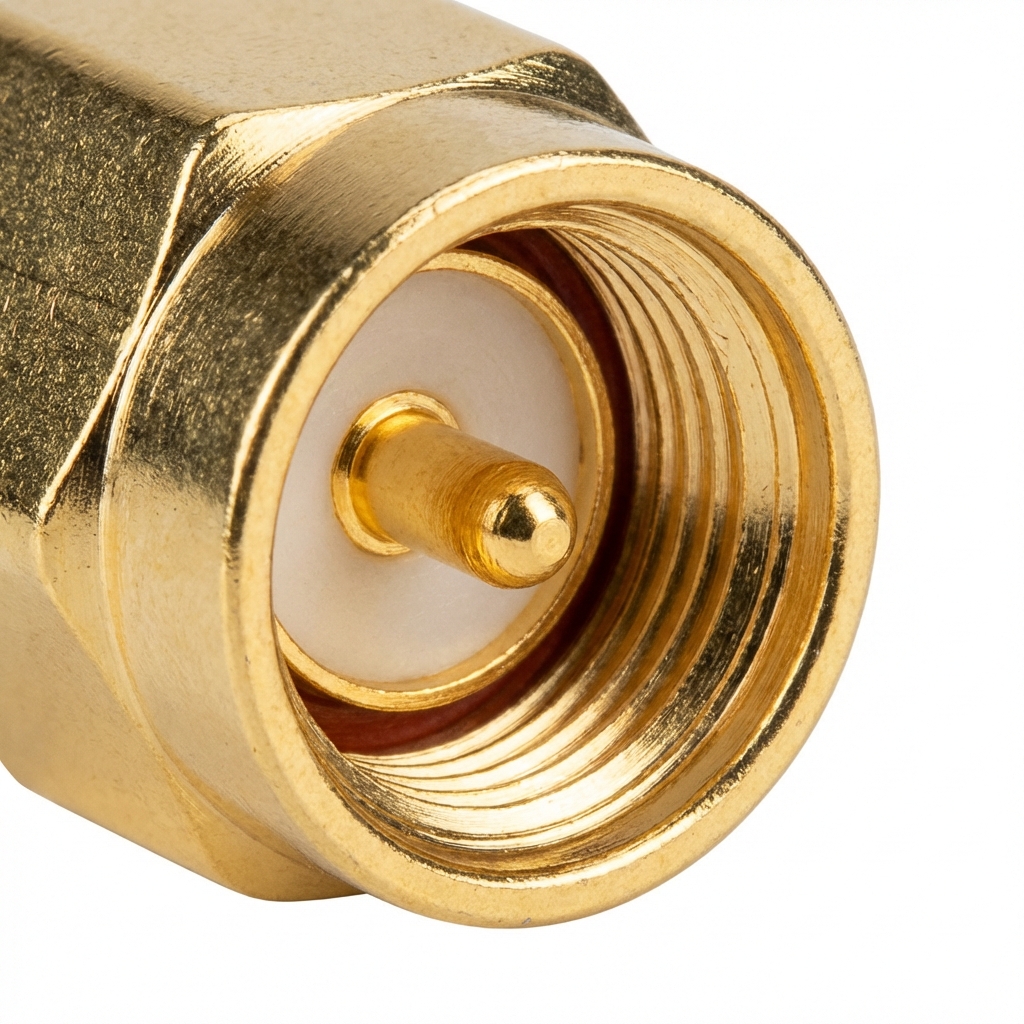

  • SMA Male --- SMA Male (Męskie) Ma "bolec" w środku i gwint wewnątrz. Najczęściej wkręcane bezpośrednio do anteny.

  • SMA Female --- SMA Female (Żeńskie) Ma "dziurkę" i gwint na zewnątrz. Standard w urządzeniach T-Beam czy RAK.

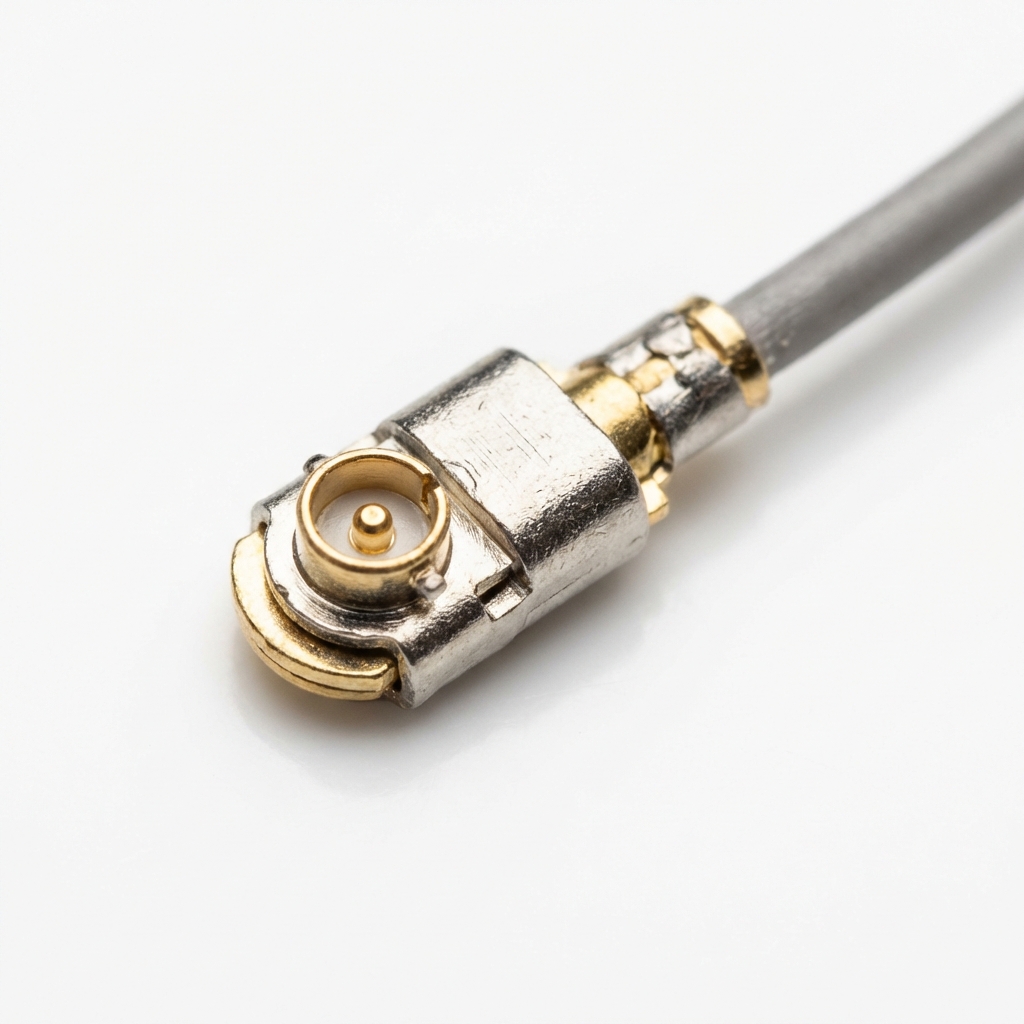

  • IPEX uFL --- IPEX (u.FL) Mikroskopijne złącze zatrzaskowe na płytce (np. Heltec V3). Bardzo delikatne! Wymaga "pig-taila" (przejściówki) na SMA.

  • N Male --- Typ N Male (Wtyk) Duże, solidne złącze wodoodporne. Standard w profesjonalnych antenach dachowych (np. Interline).

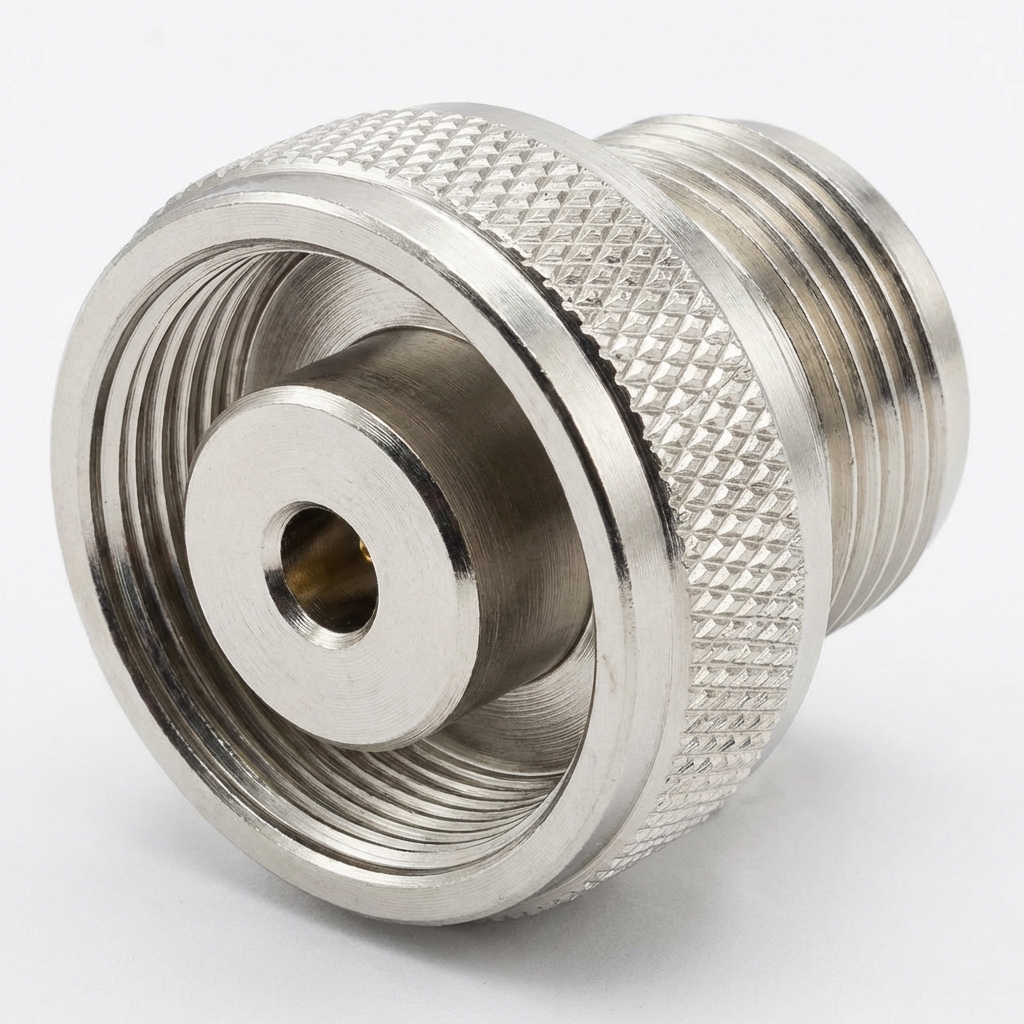

  • N Female --- Typ N Female (Gniazdo) Gniazdo spotykane w dużych antenach. Wymaga grubego kabla (np. LMR-400) z wtykiem N.

3. Filtry (Walka z Szumem)

Mieszkasz w mieście? Masz blisko nadajnik GSM/LTE? Twój węzeł może być "głuchy" przez zakłócenia.

Surface Acoustic Wave

  • Zalety: Tani, mały, skutecznie wycina wszystko poza 868 MHz.
  • Wady: Wprowadza lekkie tłumienie sygnału użytecznego (~1-2 dB).
  • Werdykt: Obowiązkowy TYLKO przy dużych antenach dachowych (np. Interline).
    • Silna antena zbiera dużo "śmieci" (LTE, GSM), co zatyka odbiornik (desensytyzacja). Filtr to naprawia.
    • Przy małej antence (kieszonkowej) filtr jest zbędny (więcej stracisz na tłumieniu niż zyskasz).

Cavity Filter

  • Zalety: Profesjonalna metalowa "puszka". Bardzo niskie tłumienie (< 0.5 dB) i niesamowita precyzja wycinania.
  • Wady: Drogi (kilkaset PLN), duży, ciężki.
  • Werdykt: Tylko dla profesjonalnych stacji bazowych (Repeaterów) na wysokich masztach, gdzie każdy decybel się liczy, a zakłócenia są potężne.

4. Fabryczne "Antenki" (Kiełbaski)

Te małe czarne antenki dodawane do zestawu to zazwyczaj tzw. Dummy Load (sztuczne obciążenie).

  • Często są strojone uniwersalnie (433-900 MHz), czyli nigdzie nie działają dobrze.
  • Wewnątrz często jest sprężynka od długopisu.
  • Zalecenie: Używaj tylko do testów na biurku. W teren kup dedykowaną antenę na 868 MHz.

5. Polecane Modele

  • Strojona ręcznie pod 868 MHz.
  • Dobre VSWR (< 1.3).
  • Solidna konstrukcja, mała, idealna do "kieszonki".

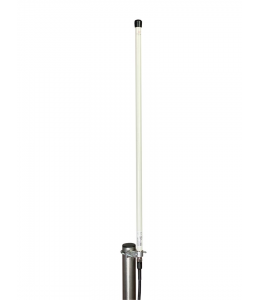

Interline Horizon 868 Helium * Zysk: 8 dBi. * Długość: 86 cm. * Zastosowanie: Bazy na dachu. "Biała rura" z włókna szklanego. * Cechy: Płaska charakterystyka promieniowania (naleśnik). Świetna na dalekie dystanse. * Strona Producenta

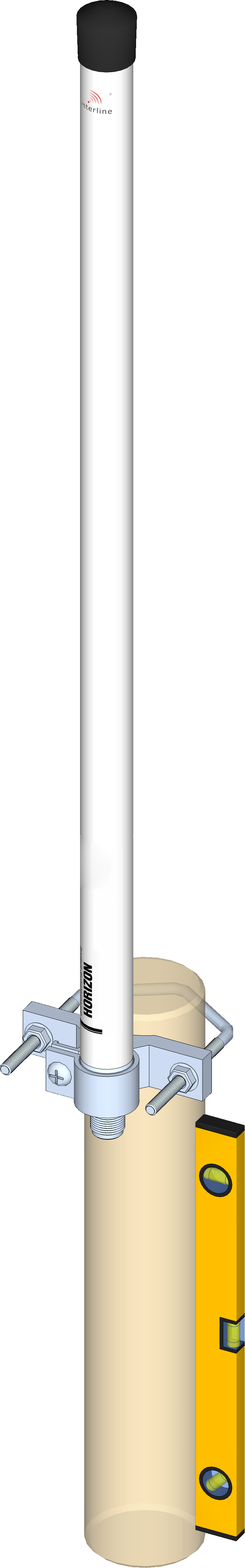

Interline Horizon Helium City 868 * Zysk: 6 dBi. * Charakterystyka: Szersza wiązka pionowa (30°) niż w modelach 8-10 dBi. * Dlaczego City? Lepiej radzi sobie w mieście, gdzie węzły są na różnych wysokościach (blok vs domki), bo nie "świeci" tak płasko jak silniejsze anteny. * Strona Producenta

  • Antena dipolowa robiona z kabla koncentrycznego.
  • Tania w produkcji, świetne osiągi.
  • Działa jak reflektor. Świeci mocno w jedną stronę (np. z balkonu w stronę centrum).
  • Zysk: +5dBi (zasięg x2 w wybranym kierunku).
